U-net 논문 리뷰

논문링크 : U-net



Introduction

• 기존 AlexNet의 등장으로 분류의 영역이 커짐
• 하지만 기존의 한 이미지를 분류하기보다 픽셀별로 클래스 분류를 해야하는 Localization이 포함된 Classification도 필요성이 늘어남
• 이를 해결하기 위해 픽셀 주변의 영역을 포함한 정보를 통해 해당 객체가 무엇을 나타내는지 판단하는 방법을 사용함
  • 결과적으로 학습 데이터가 이미지 단위가 아닌 이미지 속 일부가 학습 단위가 됨 (풍부한 데이터셋 구현 가능, 속도가 느림, 많은 max-pooling layer 필요, localization accuracy 감소)
    • localization : bbox에서 원하는 객체를 찾는 회귀
    • 전체이미지가 아닌 이미지속 일부 : patch
• 이런 문제점 때문에 U-net이 고안됨

U-net

• 적은 데이터셋에 학습시켜도 더 좋은 성능이 나오는 모델

• 특성을 추출하여 점저 해상도가 줄어드는 feature map 생성하다가 up-sampling -> CNN -> 축소하는 과정에서 얻은 같은 해상도의 feature map과 합체하는 과정을 거쳐 최종 output 생성

• U-net 구조의 특징
  • upsampling과정에서 channel의 숫자가 더 많기 때문에 고해상도의 layer 에 context information을 전달
  • 해상도가 점점 줄어드는 왼쪽 경로와 해상도가 점점 늘어나는 오른쪽 경로의 layer 개수가 거의 대칭되기 때문에 U자 형태를 가짐
  • FC layer를 사용하지 않기에 patch에서 얻은 정보만 가지고 해당 patch에서 classification을 수행할수 있음
    • 이 과정을 전체에 대해 수행하기 때문에 원할하게 segmentation 가능
    • 큰 이미지에 대해서 수행할때 훨신 효율성 높음
  • Data augmentation에도 사용가능, elastic deformation을 적용해 학습용 데이터셋이 기존의 Data augmentation을 사용할 때보다 성능이 늘어남
    • elastic deformation(탄성 변환) : 연속체에서 어떤 힘이나 시간 흐름으로 인해 변화가 발생하는 경우. 이 힘이 제거된 후 변형이 원래처럼 돌아오게 되면 이 변형을 탄성이라 함, 탄성이 있는 경우는 같은 물체라 해도 촬영 방법이나 각도 등에 의해서 다른 결과를 가져올 수 있음
    • Biomedical segmentation에 주로 사용, deformation이 조직(근육 조직 등)의 공통적으로 가장 많이 쓰이는 방식
  • 근접해서 붙어있는 객체를 구분하는데 효과적인 Weighted Loss을 사용
  • 기존의 Semantic Segmentation의 다른 모델보다 높은 성능

Network Architecture

• U-net의 모델구조는 크게 3가지로 구분

  • 수축 경로(Contracting Path)

    • 점진적으로 넓은 범위의 이미지 픽셀을 보며 의미정보(Context Information)을 추출

    • conv의 Downsampling 과정을 반복하여 특징맵을 생성

      1. 3×3 Convolution Layer + ReLu + BatchNorm (No Padding, Stride 1)
      2. 3×3 Convolution Layer + ReLu + BatchNorm (No Padding, Stride 1)
      3. 2×2 Max-polling Layer (Stride 2)
      • padding 사용X, 점차 크기 감소
      • Downsampling 할 때 마다 채널 수를 2배 증가시키면서 진행 (Downsampling 진행 할때마다)

    • 수축경로에서는 주변 픽셀들을 참조하는 범위를 넓혀 가면서 이미지로 부터 Contextual 정보를 추출

    • contracting path는 3x3 사이즈의 kernel을 가진 CNN(3x3 CNN)을 2번 적용 ← 이 과정에서 활성화 함수로 ReLU 사용

    • stride = 2의 2x2 max pooling을 적용해 너비와 높이를 반으로 줄임

  • 전환 구간(Bottle Neck)

    • 수축 경로에서 확장 경로로 전환되는 구간

      1. 3×3 Convolution Layer + ReLu + BatchNorm (No Padding, Stride 1)

      2. 3×3 Convolution Layer + ReLu + BatchNorm (No Padding, Stride 1)

      3. Dropout Layer

         Dropout Layer는 모델을 일반화하고 노이즈에 견고하게 하는 역할 수행

  • 확장 경로(Expanding Path)

    • 의미정보를 픽셀 위치정보와 결합(Localization)하여 각 픽셀마다 어떤 객체에 속하는지를 구분
    • Upsampling 과정을 반복하여 특징맵(Feature Map)을 생성
      1. 2×2 Deconvolution layer (Stride 2)
      2. 수축 경로에서 동일한 Level의 특징맵을 추출하고 크기를 맞추기 위하여 crop, 이전 Layer에서 생성된 특징맵과 연결
      3. 3×3 Convolution Layer + ReLu + BatchNorm (No Padding, Stride 1)
      4. 3×3 Convolution Layer + ReLu + BatchNorm (No Padding, Stride 1)
      • expansive path는 contracting path와 좌우로 대칭되는 구조
      • 3x3 CNN을 2번 적용한 뒤 feature map의 너비와 높이를 2배로 늘리는 과정을 여러번 반복, upsampling을 할 때마다 적용하는 CNN에 있는 커널의 개수를 반으로 줄임
        • 커널 개수를 반으로 줄인 CNN을 적용하기 전에 반대쪽 contracting path에서 같은 층에 있는 feature map 결합 → 이 과정이 논문에서의 ‘copy and crop’
      • CNN -> upsampling -> 맞은편 contracting path의 feature map을 copy and crop -> CNN ->… 하는 순서
        • crop을 하는 이유는 contracting path에 있는 feature map과 expansive path에 있는 feature map의 해상도가 같지 않아서 수
      • 확장 경로 마지막에는 Class의 수만큼 필터를 가지고 있는 1×1 Convolution Layer가 존재 →1x1 convolution layer를 통과한 후 각 픽셀이 어떤 class에 해당하는지에 대한 정보를 나타내는 3차원(widthheightclass) 벡터 생성

• foreground, Bottle Neck, background 을 통해서 전체 이미지에 있는 픽셀들을 분류

• U-Net은 23개의 CNN 레이어들로 구성

• segmentation map에 max pooling을 할 때 너비(x-size)와 높이(y-size)에 모두 적용하는 것이 중요

  • segmentation map : 각 픽셀이 예측된 클래스

• 모델의 Input은 이미지의 픽셀별 RGB 데이터, 모델의 Output은 이미지의 각 픽셀별 객체 구분 정보(Class)

  • Convolution 연산과정에서 패딩을 사용하지 않으므로 모델의 Output Size는 Input Size보다 작음
    • 572×572×3 input 하면 output은 388x388xclass 이미지 생성

        ```matlab
        input(width*heught*RGB) -> output(width*height*class)
        ```

Training

• U-net에서 다양한 학습 장치를 통해 모델 성능 향상

  • Overlap-tile strategy : 큰 이미지를 겹치는 부분이 있도록 일정크기로 나누고 모델의 Input으로 활용합니다.

  • Mirroring Extrapolate : 이미지의 경계 부분을 거울이 반사된 것처럼 확장하여 Input으로 활용합니다.

  • Weight Loss : 모델이 객체간 경계를 구분할 수 있도록 Weight Loss를 구성하고 학습합니다.

  • Data Augmentation : 적은 데이터로 모델을 잘 학습할 수 있도록 데이터 증강 방법을 활용

  • Overlap-tile strategy

    • 이미지의 크기가 큰 경우 이미지를 자른 후 각 이미지에 해당하는 Segmentation을 진행

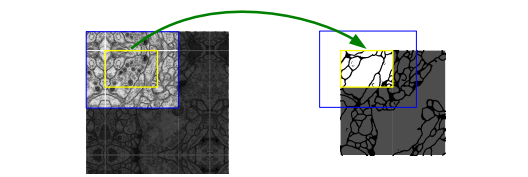

    • U-Net은 Input과 Output의 이미지 크기가 다르기 때문에 위 그림에서 처럼 파란색 영역을 Input으로 넣으면 노란색 영역이 Output으로 추출, 그후 다음 input은 기존 파란색 영역과 겹치게
    • 이렇게 이미지를 자르고 Segmentation 수행하기 때문에 overlap-tile 전략이라고 함

  • Mirroring Extrapolate

    • 이미지의 경계부분 예측을 수행할때 Padding을 넣어 활용하는게 일반적, U-net에서는 경계에 위치한 이미지를 복사하고 좌우 반전을 통해 Mirror 이미지를 생성한 후 원본 이미지의 주변에 붙여 Input으로 사용

  • Weight Loss

    • a가 원본이미지, b가 원하는 분할 목표, 3이 분할된 이미지, 4번이 wegiht map 시각화 이미지

    • a와 b를 확인했을때 작은 경계까지 분리가 가능하도록 학습이 수행되어야 함, 논문에서는 각 픽셀이 경계와 얼마나 가까운지에 따라서 weight-map을 생성하고 학습할 때 경계에 가까운 픽셀의 loss를 weight-map에 비례하게 증가시켜 경계를 보다 잘 학습함

    • weight loss 설명



      • a_k(x) : 픽셀 x가 Class k일 값(픽셀 별 모델의 Output)

      • p_k(x) : 픽셀 x가 Class k일 확률(0~1)

      • l(x) : 픽셀 x의 실제 Label

      • w_0 : 논문의 Weight hyper-parameter, 논문에서 10으로 설정

      • σ : 논문의 Weight hyper-parameter, 논문에서 5로 설정

      • d_1(x) : 픽셀 x의 위치로부터 가장 가까운 경계와 거리

      • d_2(x) : 픽셀 x의 위치로부터 두번째로 가까운 경계와 거리

        w(x)는 픽셀 x와 경계의 거리가 가까우면 큰 값을 갖게 되므로 해당 픽셀의 Loss 비중이 커지게 됨

    • weight map c,d 이미지를 확인하면 각 경계부분에서 큰 값을 가지는 것을 확인할수 있음(경계 = 빨간색으로 보임), 객체간 경계가 전체 픽셀에서 차지하는 비중은 매우 작지만, Weight Loss를 사용하면 경계가 구분됨

  • Data Augmentation

    • 데이터 양이 적기 때문에 Data Augmentation를 수행해서 모델이 noise에 robust하게함

    • shift, rotation, random-elastic deformation 기법을 통한 Data Augmentation을 구현

      • random-elastic deformation 사용하면 작은 데이터셋에서 segmentation network를 학습할때 좋다고 설명함

    • U-net에서 수행한 Data Augmentation 구현 순서

      1. 3x3 grid에 random displacement vectors을 이용해 smooth deformation을 수행

         • displacement는 10개 픽셀이 가지는 값들의 표준편차를 따르는 가우시안 분포에서 임의로 뽑은 값으로 수행
         • displacement(변위) : 두 지점사이 최단거리

      2. bicubic interpolation을 이용해 픽셀 단위로 displacement를 계산

         • bicubic interpolation : 삼차보간법을 2차원으로 확장 시킨것

           • 삼차보간법 관련 자료

             https://bskyvision.com/789

• 정규분포를 이용하여 모델의 파라미터를 초기화하고 학습

• 이미지를 최대한 크게 사용하고 Optimizer에 Momentum = 0.99를 부여하여 일관적이게 학습

결론

• Layer를 깊게 쌓을 수 있게 하여 복잡한 Task를 잘 수행
• Bottle Neck에서 생기는 정보의 손실을 줄이는 역할 수행
• Weighted Loss는 근거리에 있는 객체를 효과적으로 분리하여 학습
• 모델의 구조가 간단하여 구현이 쉽고, 좋은 성능 기록
